SGK Showa Gikenข้อต่อหมุน

SHOWA GIKEN INDUSTRIAL CO., LTD

AC NC KC REX RXC RXK RXH RXM SXO

RXE1000 2100 1300 3000 4100 3300 5000 6100 RXK6000 RXE1000SUS RXE2100SUS


SHOWA GIKEN INDUSTRIAL CO., LTD.ประเทศญี่ปุ่น ก่อตั้งขึ้นเมื่อ ค.ศ.1974 ในช่วงแรกๆบริษัทผลิตและจัดจำหน่ายอะไหล่รถยนต์เป็นหลัก ปี1966 บริษัทได้ก่อตั้งขึ้นอย่างเป็นทางการ เริ่มจากการผลิตข้อต่อหมุนและข้อต่อหมุนกลับ จากนั้นได้หลุดจากธุรกิจอุตสาหกรรมรถยนต์ เริ่มทำการจัดจำหน่ายเกี่ยวกับอุตสาหกรรมเหล็กกล้า อุตสาหกรรมล้อยางพารา อุตสาหกรรมเคมี การพิมพ์ การไฟฟ้าและสามารถครองการตลาดได้อย่างรวดเร็ว ปัจจุบัน ข้อต่อหมุนของSGKใช้อยู่ใน IHI, Kawasaki Heavy Industries, Mitsubishi Heavy Industries, Sumitomo Metal, Mitsubishi-Hitachi Metals,JPE, Kobe Steel, Toyo Kohan, Fuji Machine, Hitachi Zosen, Oji Paper, Asahi Kasei, Toyo Ink, Sekisui Chemical, Tohoku Electric Power, Kansai Electric Powerและธุรกิจขนาดใหญ่อื่นๆก็นิยมใช้เช่นกัน

SGK ข้อต่อหมุน(PEARL JOINT) สามารถพิเศษคือทนต่อุณหภูมิสูงและการผนึกขั้นสูง ใช้งานกับตัวสื่อกลางมีไอน้ำ,น้ำ,น้ำมัน,อากาศและตัวสื่อกลางอื่นๆ หมายเลขแบบมีAC,NC, KC, RXE,RXK, RXHและSXO ตามโครงสร้างแยกเป็น3แบบ Simplex type, Duplex type,และภายในท่อหมุน Simplex typeใช้กับอุตสาหกรรมเหล็กกล้าและบนกระบอกหมุนของเครื่องผลิตกระดาษ Duplex typeใช้กับเครื่องอัดรีด,เครื่องกลิ้งอัดและเครื่องผสมยาง ซีรีส์ACมีความสามารถพิเศษคือทนความร้อนสูงใช้งานกับตัวสื่อกลางได้หลายประเภท ความโดดเด่นพิเศษของ RXE มีอัตราการหมุนสูง ทนแรงดันสูง เป็นซีรีส์ที่ผลิตออกมามากที่สุดของSGK ซีรี่SXOมีอัตราการหมุนสูงมากมากและทนต่อแรงดันสูง อัตราการหมุนสูงสุดที่ระดับ15,000รอบ/นาที ทนต่อแรงดันถึง10MPa

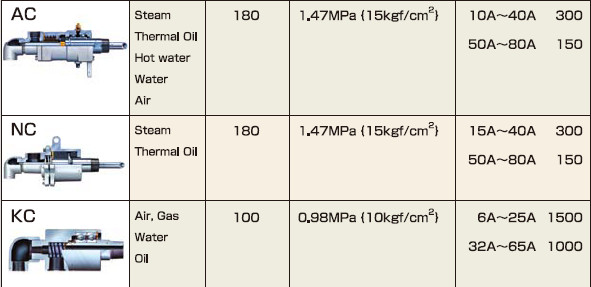

ซีรีส์AC (Steam Thermal Oil Hot water Water) สามารถหมุนด้วยความเร็วสูงภายใต้อุณหภูมิสูงและมีแรงดันสูง สามารถใช้งานเพิ่มความร้อนและสลับกับการให้ความเย็นได้ เกิดการสึกหลอน้อย มีการใช้งานได้ในระยะยาว ใช้งานกับตัวสื่อกลางเป็นไอน้ำ,ให้ความร้อนกับของเหลว,น้ำ,น้ำมันและอากาศ อุณหภูมิสุงสุดที่ 180 °C แรงดันสูงสุดที่1.47MPa,40A ความเร็วในการหมุนสูงสุดที่300รอบ/นาที ระหว่างที่50-80Aเป็น100รอบ/นาที

ซีรี่ส์NC(Steam Thermil Oil) แบบไม่ใช้น้ำมัน ใช้ได้ภายใต้อุณภูมิสูงและแรงดันสูง มีความสึกหล่อน้อย โครงสร้างไม่ซับซ้อนและง่ายต่อการรักษาบำรุง ใช้กับกานอบไอน้ำ ให้ความร้อนกับของเหลว อุณหภูมิสูงสุด 180 °C แรงดันสูงสุดที่1.47MPa อัตราการหมุนเท่ากับซีรี่ส์AC

ซีรี่ส์KC ใช้กำลังของอลูมินัม อัลลอย (Aluminium Alloy) รูปทรงเล็ก น้ำหนักเบา ติดตั้งง่าย ใช้ตลับลูกลื่นในการปิดผนึกโดยทำให้ไม่ต้องใช้น้ำมันอย่างสิ้นเชิง ไม่มีแรงต้านในการหมุน สามารถทำให้เกิดแรงหมุนได้อย่างมีประสิทธิภาพ KCL (Simplex Thread Connection),KCLF (Simplex Flange Connection),KCD (Duplex,Stationary Interal Pipe Thread Connection),KCF (Duplex,Stationary Interal Pipe Flange Connection),KCW (Duplex,Rotationary Interal Pipe Thread Connection),KCFW (Duplex,Rotationary Interal Pipe Flange Connection)
เหมาะใช้กับตัวสื่อกลางที่เป็นอากาศ น้ำ ก๊าซ น้ำมัน อุณหภูมิสูงสุดที่100 °C แรงดันสูงสุดที่0.98MPa, 6A-25A,1,500รอบ 32A-65A, 10,000รอบ

ซีรี่ส์RX RXมีRXEและแบบเพิ่มความแข็งRXH 2ซีรีส์ ซีรี่ส์RXใช้วัสดุเซรามิกส์อย่างอย่างดีกับห่วงคาร์บอนประกอบเข้ากัน โรเตอร์ใช้วัสดุสแตนเลส ปลอกนอกใช้วัสดุโลหะผสมทองแดง มีอัตราการหมุนสูง แรงบิดต่ำ มีความเสถียรภาพสูง RXEเหมาะใช้กับตัวสื่อกลางเป็นน้ำ น้ำร้อน น้ำมัน อากาศและแก๊ส อุณหภูมิสูงสุดที่100 °C 8-25A,3500รอบ/นาที 2.25MPa,32A-40A,2000รอบ/นาที 1.67 MPa, 50-80A,750รอบ/นาที,1.18MPa RXHเหมาะใช้กับน้ำ น้ำร้อนและน้ำมันก๊าสร้อน อุณหภูมิสูงสุดที่150 °C 10A-25A,3500รอบ/นาที,2.25MPa,32A-40A,2000รอบ/นาที,1.67MPa,50A-80A,750รอบ/นาที,1.18MPa RXHกับRXEมีความพิเศษกว่าตรงที่สามารถทนความร้อนและอัตราการหมุนสูงกว่า

ซีรี่ส์SXO มีน้ำหนักเบา ขนาดเล็ก ควบคุมเครื่องจักรง่าย มีความแม่นยำสูง เหมาะใช้เป็นตัวสื่อกลางในการแยกน้ำมัน น้ำและน้ำมัน อุณหภูมิสูงสุดที่120 °C แรงดันสูงสุดที่6.9 MPa (Straight Thru Type, Right Angle Type) 10,000รอบ/นาที SXO-200 Compact Type แรงดันสูงสุดที่10.3 MPa 150,000รอบ/นาที


ข้อควรระวังในการใช้
1.กรุณาระวังสิ่งแปลกปลอมเข้าสู่เครื่องจักร
2.ทุกข้อต่อที่มีinspection hole เวลาติดตั้งควรใช้inspection holeให้ลดต่ำลง
3.ทุกข้อต่อที่มีinspection hole หากมีของเหลวรั่วซึมออกมาจากinspection hole แสดงว่าถึงเวลาที่จะทำการเปลี่ยนข้อต่อ
4.ในกรณีตอนที่ทำการติดตั้งสกรู ทิศทางของสกูต้องตรงกับการหมุนเพื่อง่ายต่อการยึดติดเข้าด้วยกัน
5.ในขณะที่ทำการติดตั้งท่อบนที่หมุนของข้อต่อควรหลีกเลี่ยงการติดตั้งวาล์วหรือของหนักอื่นๆ
6.ที่หมุนข้อต่อกับช่วงที่ติดกันของท่อต่อ ควรใช้ท่อแบบยืดหยุ่น
7.ในขณะที่ๆหมุนของข้อต่อหยุดหมุน ควรดำเนินการหยุดหมุนที่ข้อต่อด้วย ห้ามดำเนินการหยุดอย่างอื่น
8.กรณีการใช้งานขณะที่มีอุณหภูมิสูงสุด หากตลับลูกปืนเพลามีการใช้ตลับลูกปืนกลม จำเป็นต้องดำเนินการใช้น้ำมันหล่อลื่น
9.กรณีใช้งานที่ระดับแรงดันสูงสุด ห้ามใช้อัตราการหมุนสูงสุด
10.ในขณะทำการใส่หล่อลื่น กรุณาปลดสลักออกแล้วค่อยดำเนินการใส่น้ำมันหล่อลื่น
11.กรณีภายใต้การหยุดใช้งาน อย่าปล่อยทิ้งไว้ในระยะยาวเพราะจะทำให้เกิดสนิม และนำไปสู่การรั่วซึมของของเหลวได้

กฎระเบียบในการสั่งสินค้า

1.การสั่งซื้ออะไหล่

A.SGK รายการรูปแบบของข้อต่อ,ขนาด,การติดตั้งสกรูทิศทางเส้นเกลียวของสกรู
B.สินค้าที่ผลิตเป็นพิเศษต้องมีป้ายโลหะที่ระบุรายละเอียดของสินค้า,รูปแบบ,ขนาด,ทิศทางเส้นเกลียวของสกรู,รหัสการผลิตและวันที่การผลิต

2.การเลือกแบบใหม่

1.ต้องระบุใช้กับวัตถุของเหลวอะไร,แรงดัน,อุณหภูมิ,แรงหมุนและเครื่องจักรกล
2.การติดตั้งเครื่องจักรทิศทางของการหมุน (การติดตั้งข้อต่อดูจากทิศทางของการหมุน)
3.รูปแบบการติดตั้ง:การติดตั้งน๊อต(ทิศทางเส้นเกลียวของสกรู)หรือการติดตั้งหน้าแปลน
4.ปากของท่อต่อ:การติดตั้งสกรูหรือการติดตั้งหน้าแปลน
5.ขนาด
6.โครงสร้าง:Simplex type, Duplex type, ภายในท่อยึดติดกับที่และท่อภายในท่อหมุน
7.ความถี่ของการเดินเครื่อง, ตำแหน่งเคลื่อนของวัตถุ
8.สภาพแวดล้อมในการใช้
9.ความต้องการพิเศษอื่นๆ
